鹽霧試驗(yàn)標(biāo)準(zhǔn)等級(jí)及判定方法

　　腐蝕是材料或其性能在環(huán)境的作用下引起的破壞或變質(zhì)。大多數(shù)的腐蝕發(fā)生在大氣環(huán)境中，大氣中含有氧氣、濕度、溫度變化和污染物等腐蝕成分和腐蝕因素。鹽霧腐蝕就是一種常見和較有破壞性的大氣腐蝕。鹽霧對(duì)金屬材料表面的腐蝕是由于含有的氯離子穿透金屬表面的氧化層和防護(hù)層與內(nèi)部金屬發(fā)生電化學(xué)反應(yīng)引起的。同時(shí)，氯離子含有一定的水合能，易被吸附在金屬表面的孔隙、裂縫排擠并取代氯化層中的氧，把不溶性的氧化物變成可溶性的氯化物，使鈍化態(tài)表面變成活潑表面。造成對(duì)產(chǎn)品極壞的不良反應(yīng)。

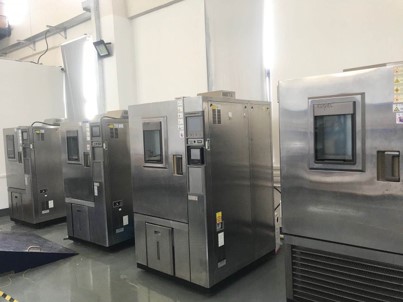

　　鹽霧試驗(yàn)是一種主要利用鹽霧試驗(yàn)設(shè)備所創(chuàng)造的人工模擬鹽霧環(huán)境條件來(lái)考核產(chǎn)品或金屬材料耐腐蝕性能的環(huán)境試驗(yàn)。它分為二大類，一類為天然環(huán)境暴露試驗(yàn)，另一類為人工加速模擬鹽霧環(huán)境試驗(yàn)。人工模擬鹽霧環(huán)境試驗(yàn)是利用一種具有一定容積空間的試驗(yàn)設(shè)備——鹽霧試驗(yàn)箱，在其容積空間內(nèi)用人工的方法，造成鹽霧環(huán)境來(lái)對(duì)產(chǎn)品的耐鹽霧腐蝕性能質(zhì)量進(jìn)行考核。它與天然環(huán)境相比，其鹽霧環(huán)境的氯化物的鹽濃度，可以是一般天然環(huán)境鹽霧含量的幾倍或幾十倍，使腐蝕速度大大提高，對(duì)產(chǎn)品進(jìn)行鹽霧試驗(yàn)，得出結(jié)果的時(shí)間也大大縮短。如在天然暴露環(huán)境下對(duì)某產(chǎn)品樣品進(jìn)行試驗(yàn)，待其腐蝕可能要1年，而在人工模擬鹽霧環(huán)境條件下試驗(yàn)，只要24小時(shí)，即可得到相似的結(jié)果。

　　鹽霧試驗(yàn)分類

　　人工模擬鹽霧試驗(yàn)又包括中性鹽霧試驗(yàn)、醋酸鹽霧試驗(yàn)、銅鹽加速醋酸鹽霧試驗(yàn)、交變鹽霧試驗(yàn)。

　　(1)中性鹽霧試驗(yàn)（NSS試驗(yàn)）

　　是出現(xiàn)較早目前應(yīng)用領(lǐng)域較廣的一種加速腐蝕試驗(yàn)方法。一般情況下，它采用5%的氯化鈉鹽水溶液，溶液PH值調(diào)在中性范圍（6.5～7.2）作為噴霧用的溶液。試驗(yàn)溫度均取35℃，要求鹽霧的沉降率在1～3ml/80cm2.h之間，沉降量一般都是1～2ml/80cm2.h之間。

　　(2)醋酸鹽霧試驗(yàn)（ASS試驗(yàn)）

　　是在中性鹽霧試驗(yàn)的基礎(chǔ)上發(fā)展起來(lái)的。它是在5%氯化鈉溶液中加入一些冰醋酸，使溶液的PH值降為3左右，溶液變成酸性，較后形成的鹽霧也由中性鹽霧變成酸性。它的腐蝕速度要比NSS試驗(yàn)快3倍左右。

　　(3)銅鹽加速醋酸鹽霧試驗(yàn)（CASS試驗(yàn)）

　　是國(guó)外新近發(fā)展起來(lái)的一種快速鹽霧腐蝕試驗(yàn)，試驗(yàn)溫度為50℃，鹽溶液中加入少量銅鹽—氯化銅，強(qiáng)烈誘發(fā)腐蝕。它的腐蝕速度大約是NSS試驗(yàn)的8倍。

　　鹽霧測(cè)試相關(guān)標(biāo)準(zhǔn)

　　鹽霧試驗(yàn)標(biāo)準(zhǔn)是對(duì)鹽霧試驗(yàn)條件，如溫度、濕度、氯化鈉溶液濃度和PH值等做的明確具體規(guī)定，另外還對(duì)鹽霧試驗(yàn)箱性能提出技術(shù)要求。同種產(chǎn)品采用哪種鹽霧試驗(yàn)標(biāo)準(zhǔn)要根據(jù)鹽霧試驗(yàn)的特性和金屬的腐蝕速度及對(duì)鹽霧的敏感程度選擇。

　　鹽霧測(cè)試標(biāo)準(zhǔn)總結(jié)：

　　ISO 7253-1996(涂料)BS 3900-F12-1997(涂料)

　　BS 7479:1991 IEC 60068-2-11:1981

　　GB/T 10125-1997(涂料)GB 2423.17-2008

　　DIN 50021-1988

　　酸性鹽霧測(cè)試標(biāo)準(zhǔn)：

　　ASTM B368-09 ISO 9227-2006

　　DIN 50021-1988 BS 7479:1991

　　銅離子加速鹽霧測(cè)試標(biāo)準(zhǔn)

　　ASTM B368-09 ISO 9227-2006

　　DIN 50021-1988 BS 7479:1991

　　循環(huán)鹽霧測(cè)試標(biāo)準(zhǔn)

　　ASTM D6899-2003 ASTM G85-02e1 Annex A5

　　ISO 11997-1:2005 ISO 11997-2:2000 SAE J2334:2002

　　WSK-M2G299 GM4298P GM4476P GM9540P
